Kako dizajn sabirnice utječe na performanse sklopke niskog napona?

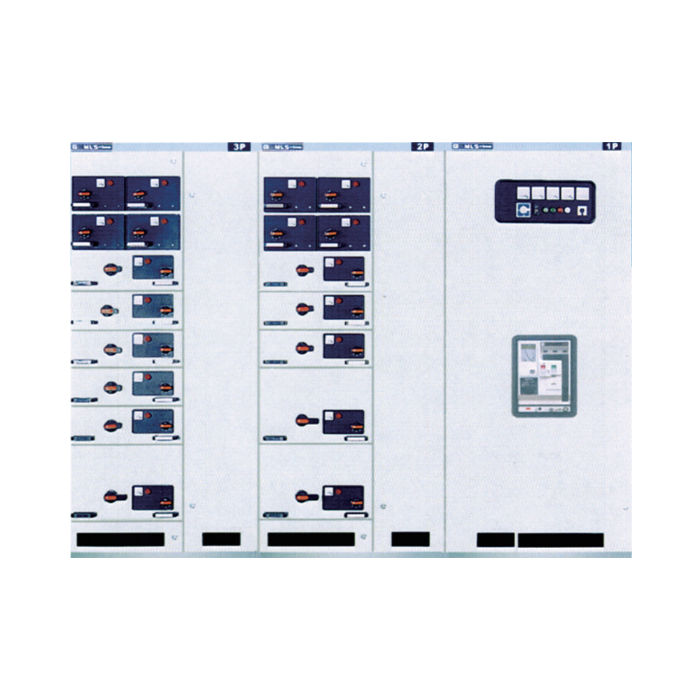

Dizajn autobusnih bara igra presudnu ulogu u performansama i učinkovitosti niskonaponski prekidač . Dizajn sabirnih traka utječe na različite aspekte rada SwitchGear-a, uključujući kapacitet struje, rasipanje topline, kratki spoj koji može podnijeti mogućnost i ukupnu pouzdanost. Istražimo kako dizajn sabirnice utječe na ove čimbenike:

Kapacitet struje:

Područje poprečnog presjeka i materijal sabirnih traka izravno utječu na njihov kapacitet struje. Veća područja poprečnog presjeka i materijali s većom vodljivošću (poput bakra) omogućuju veći protok struje s minimalnim otporom. Pravilno dimenzioniranje sabirnih traka osigurava da mogu podnijeti nazivnu struju bez pretjeranog grijanja ili pada napona.

Raspršivanje topline:

Dizajn sabirnice utječe na rasipanje topline, što je ključno za održavanje sigurnih radnih temperatura. Čimbenici koji utječu na rasipanje topline uključuju:

a) Površina: Povećana površina poboljšava rasipanje topline. Dizajni sabirnice s perajama ili laminiranim strukturama mogu poboljšati hlađenje.

b) Materijal: Bakar ima bolju toplinsku vodljivost od aluminija, što omogućava učinkovitije rasipanje topline.

C) Ventilacija: Pravilan razmak između sabirnih traka i uključivanja utora za ventilaciju može poboljšati cirkulaciju i hlađenje zraka.

Kratki spoj izdržava sposobnost:

Dizajn sabirnice mora izdržati mehaničke i toplinske napone tijekom uvjetima kratkog spoja. Čimbenici koji utječu na performanse kratkog spoja uključuju:

A) Područje presjeka: Veći presjeci pružaju bolju mehaničku čvrstoću i toplinski kapacitet.

b) Struktura podrške: Pravilni izolator podržava i učvršćivanje pomoći izdržati elektromagnetske sile tijekom uvjetima grešaka.

c) Snaga materijala: Izbor materijala utječe na sposobnost sabirnice da izdrži mehanička naprezanja.

Pad napona:

Dizajn sabirnih traka utječe na pad napona preko SwitchGear -a. Minimiziranje pada napona ključno je za održavanje kvalitete snage. Čimbenici koji utječu na pad napona uključuju:

a) Duljina: Kraće vožnje sabirnice smanjuju pad napona.

b) Područje presjeka: Veći presjeci smanjuju otpor i pad napona.

C) Materijalna vodljivost: Materijali veće vodljivosti poput bakra minimiziraju pad napona.

Koordinacija izolacije:

Dizajn sabirnice mora uzeti u obzir odgovarajuću koordinaciju izolacije kako bi se spriječilo bljeskalice i održavala sigurne zastojne. To uključuje:

a) Odabir izolacijskih materijala

b) udaljenosti puzanja i klirensa

c) izolacijske barijere i omote

Fleksibilnost i modularnost:

Moderni dizajni sabirnice često sadrže modularne komponente i fleksibilne veze kako bi se omogućila lakša ugradnja, održavanje i buduće širenje prekidača.

Elektromagnetska kompatibilnost (EMC):

Raspored i oklop sabirnice može utjecati na elektromagnetske smetnje (EMI) i elektromagnetsku kompatibilnost. Pravilan dizajn može umanjiti EMI i poboljšati ukupne performanse sustava.

Isplativost:

Uz održavanje standarda performansi, dizajn sabirnih bara također smatra isplativošću. To može uključivati ​​optimizaciju korištenja materijala, pojednostavljenje proizvodnih procesa i uravnoteženje performansi s ekonomskim ograničenjima.

Čimbenici okoliša:

Dizajn sabirnice mora objasniti okolišne uvjete kao što su vlaga, temperaturne varijacije i potencijalna izloženost korozivnim atmosferama. To utječe na odabir materijala i zaštitne premaze.

Sigurnost i pristupačnost:

Dizajn bi trebao olakšati siguran rad i održavanje, uključujući pravilnu izolaciju, jasno označavanje i pristupačnost za pregled i testiranje.

Dizajn sabirnice je kritičan aspekt performansi niskonapona. To zahtijeva pažljivo razmatranje električnih, toplinskih, mehaničkih i ekonomskih čimbenika kako bi se osigurao siguran, pouzdan i učinkovit rad prekidača. Pravilan dizajn optimizira kapacitet struje, rasipanje topline, kratki spoj izdržava sposobnost i ukupne performanse sustava uz održavanje isplativosti i usklađenosti s relevantnim standardima i propisima.
