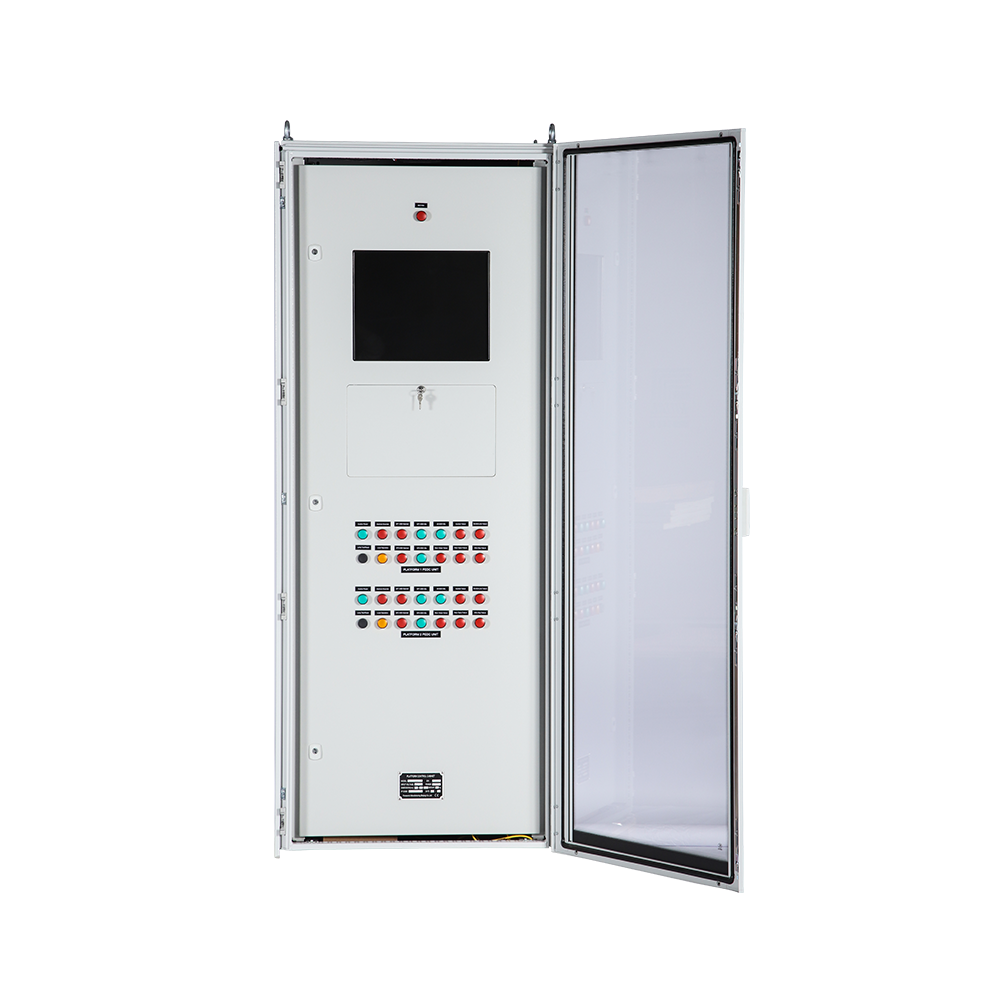

HMI upravljačka ploča

Primjenjivi standardi

UL 508A

IEC61000-4 《Izmjena 1-elektromagnetska kompatibilnost (EMC)》

Funkcije i prednosti HMI upravljačkih sustava

Pregled arhitekture HMI upravljačkih sustava
HMI sustavi važna su komponenta industrijske automatizacije, pružajući grafičko sučelje za operatore za interakciju s strojevima i upravljačkim sustavima. Obično HMI komunicira s programibilnim logičkim kontrolerima (PLC) i drugim industrijskim upravljačkim jedinicama. HMI prevodi složene podatke iz strojeva u pristupačni vizualni prikaz, omogućujući operatorima da nadgledaju procese, unose naredbe i učinkovito upravljaju sustavom. Ova arhitektura može se kretati od jednog, samostalnog terminala koji kontrolira jedan stroj do distribuiranog sustava koji nadgleda složenu mrežu procesa.

Ključne značajke HMI kontrolera

Moderni HMI kontroleri opremljeni su nizom značajki dizajniranih za optimizaciju industrijskih operacija:

Vizualizacija podataka u stvarnom vremenu: HMI pruža operatorima žive podatke s strojeva i senzora, predstavljenih putem intuitivnih grafika poput grafikona, grafikona i nadzornih ploča. Ova trenutna povratna informacija ključna je za praćenje performansi sustava i donošenje brzih, informiranih odluka.

Korisničko sučelje: s grafičkim korisničkim sučeljima (GUI), koji često uključuju zaslone osjetljivih na dodir, HMI pojednostavljuju interakciju između operatera i složenih strojeva. Ovaj intuitivni dizajn smanjuje krivulju učenja za nove operatore.

Prilagodljive upravljačke ploče: Inženjeri mogu prilagoditi HMI zaslone kako bi prikazali najrelevantnije informacije za određeni rad, što pomaže u minimaliziranju nereda i smanjenju rizika od pogreške operatera.

Sustavi alarma i obavijesti: HMI su osmišljeni kako bi upozorili operatere na bilo koja operativna pitanja ili potencijalne opasnosti u stvarnom vremenu, pomažući u sprječavanju nesreća i minimiziranju zastoja.

Zapisivanje podataka i analiza: Ovi sustavi mogu prikupiti i pohraniti podatke o performansama, što je neprocjenjivo za rješavanje problema, optimizaciju procesa i osiguravanje usklađenosti s regulacijom.

Povećavanje produktivnosti i sigurnosti u operacijama

HMI upravljački sustavi značajno povećavaju produktivnost pojednostavljenjem procesa i smanjujući vjerojatnost ljudske pogreške. Automatiziranjem složenih zadataka, operatori mogu upravljati s više strojeva i procesa s centralizirane lokacije, što dovodi do poboljšane učinkovitosti i upravljanja tijekom rada. Mogućnosti praćenja u stvarnom vremenu i rano upozorenje pomažu u brzom otkrivanju i rješavanju problema, što minimizira zastoj strojeva.

Sigurnost je još jedna najvažnija briga u industrijskim postavkama s kojima se HMI učinkovito bave. Ovi sustavi pružaju operaterima upozorenja u stvarnom vremenu o potencijalnim opasnostima, poput pregrijavanja ili kvarova u sustavu, što omogućava trenutnu korektivnu akciju. HMI se također može programirati s automatiziranim sigurnosnim odgovorima, poput isključivanja stroja kada se postigne kritični prag. Nadalje, oni mogu provesti sigurnosne protokole ograničavanjem pristupa osjetljivim kontrolama sustava samo na ovlašteno osoblje.

Industrijske prijave

Svestranost HMI upravljačkih sustava dovela je do njihovog širokog prihvaćanja u brojnim industrijama:

Proizvodnja: U proizvodnji se HMI koriste za praćenje i upravljanje proizvodnim linijama, strojevima i robotskom sklopu. Oni pružaju podatke u stvarnom vremenu o proizvodnim mjernim podacima, omogućujući operatorima da optimiziraju procese i osiguraju kvalitetu proizvoda.

Energija i snaga: Energetski sektor oslanja se na HMI za upravljanje mrežom, kontrolu elektrane i nadzor obnovljivih izvora energije poput vjetra i solarne energije. Ovi sustavi pomažu u balansiranju opterećenja, provođenju proaktivnog održavanja i osiguravanju stabilne opskrbe energijom.

Hrana i farmaceutski proizvodi: U tim vrlo reguliranim industrijama HMI su ključni za praćenje kritičnih parametara poput temperature, tlaka i vlage kako bi se osigurala kvaliteta i sigurnost proizvoda. Dizajnirani su s higijenskim površinama koje su lako čisti i mogu izdržati agresivne sredstva za čišćenje.

Pametne tvornice i industrija 4.0: HMI su ključni element pametnih tvornica i revolucije industrije 4.0. Oni služe kao ulaz u pametnu proizvodnju povezivanjem radnika s pametnim strojevima i industrijskim internetskim uređajima (IIOT) uređajima. U ovom međusobno povezanom okruženju, HMI -ovi objedinjuju podatke iz različitih izvora, uključujući IoT senzore i oblačne platforme, kako bi se poboljšala operativna vidljivost i kontrola.

Različite potrebe modernih industrija često zahtijevaju HMI rješenja koja su prilagođena specifičnim primjenama i okruženjima.

Industrijska HMI prilagođavanje dodirnim pločama

Trajnost i performanse industrijskih HMI dodirnih ploča

Industrijske HMI dodirne ploče izrađene su za robusnost i pouzdanost da izdrže zahtjevna okruženja karakterizirana ekstremnim temperaturama, vibracijama, prašinom i vlagom. Često su smješteni u robusnim kućištima izrađenim od materijala poput nehrđajućeg čelika ili ojačanog polikarbonata i mogu imati visoku ocjenu zaštite (IP) za zaštitu od prašine i vode. Sami dodirni zasloni mogu biti otporni, koji se mogu upravljati rukavicama ili kapacitivni, a često se izrađuju s industrijskim ili ojačanim staklom za otpornost na udar i ogrebotine.

Prilagođeni zahtjevi za dodirnu ploču u industrijama

Različite industrije imaju jedinstvene zahtjeve za HMI dodirne ploče. Na primjer, prehrambena i farmaceutska industrija zahtijevaju ploče s higijenskim, bešavnim površinama koje se lako dezinficiraju. U opasnim okruženjima, poput proizvodnje nafte i plina, HMI će možda trebati biti otporan na eksploziju. Primjene na otvorenom zahtijevaju zaslone čitljive sunčeve svjetlosti i mogućnost rada u širokom rasponu temperatura.

Dizajn i inženjerska podrška

Prikupljanje zahtjeva kupaca tijekom faze dizajna

Početni korak u stvaranju prilagođenog HMI rješenja temeljito je razumijevanje potreba kupca. To uključuje identificiranje specifičnih operativnih izazova, uvjeta okoliša i zahtjeva korisnika kako bi se osiguralo da je konačni proizvod savršeno pogodno za namjeravanu aplikaciju.

Prilagođeni UI/UX dizajn sučelja

Dobro dizajnirano korisničko sučelje (UI) i korisničko iskustvo (UX) kritični su za učinkovitost HMI. Dizajn bi trebao biti intuitivan, s jasnim izgledom i lakom navigacijom kako bi se smanjila krivulja učenja i smanjila pogrešku operatora. Prilagodba omogućuje stvaranje sučelja koja se usklađuju s određenim tijekovima rada i prioritetima određene operacije.

Modularna konfiguracija i funkcionalna ekspanzija

Moderni HMI često imaju modularni dizajn, omogućujući lako širenje i nadogradnju. Ova fleksibilnost osigurava da se HMI sustav može prilagoditi evolucijskim potrebama proizvodnje i tehnološkom napretku bez potrebe za potpunim remontom.

Kućišta i strukturna prilagodba

Fizičko prilog HMI je kritična komponenta njegove izdržljivosti.
Odabir pravih kućišta: Dostupni su razni materijali, uključujući nehrđajući čelik za higijenske primjene, aluminij za njegova lagana i korozijska svojstva, te specijalizirana vodootporna i prašina za okolo za teška okruženja.
Dizajn za određeno okruženje: HMI može biti dizajniran za niz izazovnih postavki, od vanjskih instalacija izloženih elementima do okruženja čistih soba sa strogim higijenskim standardima.

Suradnja dobavljača i lanca opskrbe

Odabir pouzdanih dobavljača i osiguravanje dugoročnih partnerstava

Kvaliteta i pouzdanost HMI sustava uvelike ovise o korištenim komponentama. Uspostavljanje snažnih, dugoročnih partnerstava s uglednim dobavljačima ključno je za osiguravanje dosljedne opskrbe visokokvalitetnim dijelovima.

Kontrola kvalitete i upravljanje vremenom vodećih vremena

Robustan postupak kontrole kvalitete u cijelom lancu opskrbe je od vitalnog značaja za jamčenje performansi i dugovječnosti konačnog proizvoda. Učinkovito upravljanje lancem opskrbe također je presudno za upravljanje vremenom olova i osiguranje pravovremene isporuke prilagođenih HMI rješenja.

Budući razvoj i trendovi

Pametna integracija s IoT -om

Integracija HMI-a s Internetom stvari (IoT) značajan je trend, što dovodi do više povezanih i industrijskih okruženja obogaćenih podataka. HMI s omogućenim IoT-om može prikupiti ogromne količine podataka s mreže senzora i uređaja, pružajući sveobuhvatan pregled operacija. Ova integracija omogućuje poboljšanu analizu podataka, daljinsko nadgledanje i kontrolu i prediktivno održavanje.

Računanje ruba u kombinaciji s HMI upravljačkim pločama

Edge Computing uključuje obradu podataka lokalno, u blizini izvora stvaranja podataka, umjesto da ih šalje u centralizirani oblak radi obrade. U kombinaciji s HMI-om, rafalstvo ruba može smanjiti kašnjenje i poboljšati performanse upravljačkih sustava u stvarnom vremenu. To je posebno korisno za aplikacije koje zahtijevaju neposrednu reakciju.

AI aplikacije u sučeljima čovjeka-stroj

Umjetna inteligencija (AI) postavljena je na revoluciju HMI tehnologije čineći interakcije intuitivnijim, učinkovitijim i inteligentnim.

Obrada prirodnog jezika (NLP): NLP će omogućiti operatorima da komuniciraju s strojevima pomoću glasovnih naredbi, čineći operacije bržim i intuitivnijim, posebno u okruženjima bez ruku.

Prediktivna analitika: AI algoritmi mogu analizirati podatke u stvarnom vremenu kako bi predvidjeli kvarove strojeva, sugerirali raspored održavanja i preporučili prilagodbe za optimizaciju učinkovitosti.

Generativni AI: Ova se tehnologija može koristiti za stvaranje prilagođenih izgleda i sadržaja sučelja na temelju pojedinačnih korisničkih preferencija i podataka povijesnih interakcija.
Vizualno prepoznavanje: HMI s pogonom na AI može analizirati vizualne podatke s kamera kako bi identificirali nedostatke proizvoda, nadzirali sigurnosne uvjete i automatizirali postupke kontrole kvalitete.
