P/V-12 (d) -W550 Uklonjeni izmjenični metalni sklopki prekidač

Dom / Proizvodi / Srednji naponski prekidač / P/V-12 (d) -W550 Uklonjeni izmjenični metalni sklopki prekidač

Srednji naponski prekidač

P/V-12 (d) -W550 Uklonjeni izmjenični metalni sklopki prekidač

P/V-12 (d) -W550 Umjenjivi izmjenični strujni prekidač metala koristi se za nominalni napon sustava 3 ~ 10kV, nazivni frekvencija 50Hz jednobus ili sustav segmenta s jednim busom, kao prihvaćanje i raspodjela električne energije, te funkcije upravljanja, zaštite i praćenja kruga u zatvorenom distribucijskoj opremi. Svaki je uređaj konfiguriran s dva prekidača vakuuma, što je pogodno za scenarij u kojem je svemirsko okruženje malo.

Kontaktirajte nas Shanghai InfAswin Energy Co., Ltd.
PREV: No previous article NEXT:P/V-12 AC obloženi metal-zatvoreni uklonjivi prekidač

Pregled proizvoda

Struktura dizajna proizvoda
A. Odjeljak za prekidač (kapacitet nilimalne upiliabe 630a)
B. Odjeljak za prekidače (Normalna upotreba 630A)
C.Upper kabel (kapacitet normalne uporabe 630A)
D. Odjeljak za kabel (Kapacitet normalne uporabe 630A)
E.Main pretinac sabirnice (kapacitet normalne uporabe ≯3150A)
F.intelligentna kontrolna soba
Kanal za reljef
Glavni funkcionalni jedinični moduli
Glavni funkcionalni jedinični modul, smješten u odjeljcima za prekid gornjeg i donjeg kruga, je odvojivi i uklonjivi kombinirani modul koji se može lako i povoljno izvući i ukloniti iz prekidača kada se prekidač mora opsežno servisirati otvaranjem prednjih vrata SwitchGear i istovar nekoliko vijaka na prednjoj strani sklopke.
1. osnovni okvir za postavljanje glavnih funkcionalnih komponenti
2. prekidači, koji se nalaze unutar šina osnovnog okvira i još uvijek se mogu svakodnevno premjestiti neovisno o njihovom položaju.
3. Mehanizam pogona za preklop, koji prati prekidač od testa do radnog položaja.
4. Primarna kontaktna kutija za izolaciju (prednja polovica)
5. Ploča za zaklopke, koja se pomiče gore -dolje i otvara se kada je prekidač u testnom položaju
6. Dinamički i statički priključci sekundarnog upravljačkog kruga

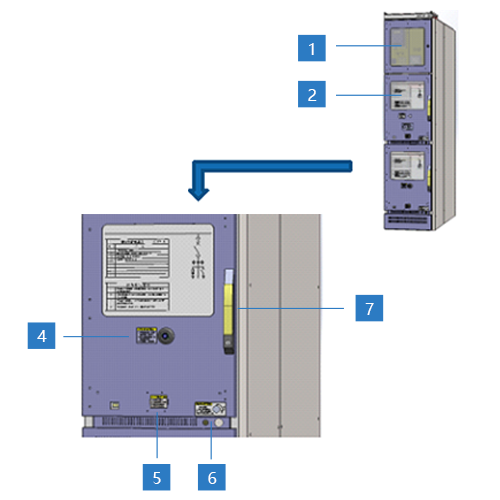

Kontrola i rad
Svi prikazi SwitchGear -a mogu se vidjeti bez otvaranja vrata, sekundarne operacije upravljanja mogu se izvesti samo otvaranjem vrata inteligentnih upravljačkih soba, a primarne operacije prekidača za hitne slučajeve i prekidača za uzemljenje provode se sa zatvorenim vratima.
1. Prozor za mjerenje i upravljanje sekundarne kontrole, ako operacija treba otvoriti vrata
2.SwitchGear glavni tehnički indeks Parametar Naziv ploča
3. Operativni prozor za prekid glavnog prekidača, olujno staklo s antistatičkom mrežom
4. Operacija gumba za hitno otvaranje primarnog kruga
5. Položaj prekidača (test → rad) Port za umetanje ručice
6. Izjava za zatvaranje i otvaranje ručice za zatvaranje i otvaranje
7. Ocrtani prelomni odjeljci za zaključavanje vrata, trebate otvoriti s ključem
Switchgear Tehnički parametri

Ime

Jedinica

Parametarski

Ocijenjeni napon

kv

12

Ocijenjena učestalost

Hz

50

Ocijenjena razina izolacije

Industrijska frekvencija izdržava napon (1 minutu)

kv

42

Napadanje munje izdržava napon (vrh)

kv

75

Glavna sabirnična traka

A

1250a/3150a

Ocijenjeno kratko vrijeme izdržati struju

ka

31.5

Ocijenjeno vrijeme kratkotrajne izdržljivosti

S

4

Ocijenjeni vrh izdržava struju

ka

80

Klasa zaštite

Kućišta za sklopke

IP41

Između odjeljaka SwitchGear

Ip2x

Opcije komponente Smain (prekidači)

P/V-12 (d) -W550 Prijenosni A.C. SwitchGear zatvoren metalom može biti opremljen s dvije vrste prekidača: (1) IVB-12/T (2) VD4/P-12, fazni razmak od 150 mm, razmak stupa 205 mm.
(1) IVB-12/t
(2) VD4/P-12, fazni razmak 150 mm, razmak stupa 205 mm.

Ocijenjeni napon

kv

12

Ocijenjena struja

A

630，1250

Ocijenjena industrijska frekvencija izdržava napon (1 minutu)

kv

42

Ocijenjeni impuls munje izdržava napon (vrh)

kv

75

Ocijenjena struja probijanja kratkog kruga

ka

25，31.5

Ocijenjeno kratko vrijeme izdržati struju (4 sekunde)

ka

25，31.5

Električni životni rejting

E2

Mehanički život

10000 (M2)


Opcije glavne komponente (Earth Switch)

P/V-12 (d) -W550 Umjenjivi A.C. Metal-zaoki da je sklopka s opcionalnim prekidačem za uzemljenje EK6-12/31.5-150

Ocijenjeni napon

kv

12

Ocijenjeno kratko vrijeme izdržati struju

ka

31.5

Ocijenjeno trajanje kratkog spoja

s

4

Ocijenjena struja zatvaranja kratkog spoja

ka

80

Ocijenjeni vrh izdržava struju

ka

80

Ocijenjena industrijska frekvencija izdržava napon (1 minutu)

kv

42

Ocijenjeni impuls munje izdržava napon (vrh)

kv

75

Mehanički život

次

2000


Opcija glavne komponente (trenutni transformator)

P/V-12 (d) -W550 Uklonjeni izmjenični prekidač za metal s opcionalnim strujnim transformatorom LDJ-10-140-1

Ocijenjena primarna struja （a)

Kombinacija klase točnosti

Ocijenjeni izlaz (VA)

Kratka toplinska struja (KA/S）

Ocijenjena struja dinamičke stabilnosti (KA)

50,75.100,150.200

0,5/10p10

5

63

125

250.300,350.400

0,5/10p10

5

63

125

450.500,550.600

0,5/10p10

5

63

125

650.700.800.1000

0,5/10p10

5

63

125


Primarna shema glavnog kruga (utičnice s dvostrukim krugom)

Glavna shema ožičenja Naziv komponente Specifikacija modela Bilješka

Zemaljska sklopka

EK6-12/31.5-150

Fiksna formulacija

Konektor kabela

Hy5w 囗 -17-45z

Ostali dostupni modeli

Strujni transformator

LDJ-10-140-1

0,5/10p10

Fiksna formulacija

Vakuum

IVB-12/T or VD4/P-12

Fiksna formulacija ( 630A)

Glavna autobusna traka

Tim

1250a ~ 3150a

Vakuum

IVB-12/T or VD4/P-12

Fiksna formulacija (630A)

Strujni transformator

LDJ-10-140-1

0,5/10p10

Fiksna formulacija

Konektor kabela

Hy5w 囗 -17-45z

Ostali dostupni modeli

Zemaljska sklopka

EK6-12/31.5-150

Fiksna formulacija

Koristiti

Feed (kabel)

Sveukupne dimenzije

550W*1650D*2400H (Dubinske dimenzije isključujući prednja i stražnja vrata)

Primarni program glavnog kruga (Breaker Feed i PT mjerenje)

Glavna shema ožičenja

Naziv komponente

Specifikacija modela

Bilješka

Transformator

JDZX10-10AR

Fiksna formulacija

Osigurač

XRNP 囗 -12 0,5A 50KA

Fiksna formulacija

Glavna autobusna traka

Tim

1250a ~ 3150a

Vakuum

IVB-12/T ili VD4/P-12

Fiksna formulacija (1250A)

Strujni transformator

LDJ-10-140-1

0,5/10p10

Fiksna formulacija

Konektor kabela

Hy5w 囗 -17-45z

Ostali dostupni modeli

Koristiti

Dolazni telegram ＋ pt

Sveukupne dimenzije

550W*1650D*2400H (dubinske dimenzije isključujući prednja i stražnja vrata)

Tipična shema kombinacije glavnog kruga (≯1250A)

Koristiti

PT

Hranjivač

Hranjivač

Hranjivač

Hranjivač

PT

Glavni konektori kombinirani kombinirani programi žica

Koristiti

Dolazni telegram

Hranjivač

Nekommunikado

Sindikat roditelja

Hranjivač

Dolazni telegram

Dimenzije širine kabineta

550

550

550

550

550

550

Tipična shema kombinacije glavnog kruga (≯3150A)

Koristiti

Hranjivač

Hranjivač

Slučaj kombiniranja glavnih konektora

Koristiti

Dolazni telegram

PT

Hranjivač

Nekommunikado

Sindikat roditelja

Hranjivač

PT

Dolazni telegram

Dimenzije širine kabineta

1000

800

550

1000

1000

550

800

1000

Shematski dijagram instalacije sklopke
Pregled prikaza nadmorske visine SwitchGear:



Izgled instalacije prekidača:
