MLS-V niskonaponski prekidač

Dom / Proizvodi / Niskonaponski prekidač / MLS-V niskonaponski prekidač

Niskonaponski prekidač

MLS-V niskonaponski prekidač

MLS-V je vrsta tvornički izgrađenog modularnog sklopa niskog napona sklopke (FBA), koji se odnosi na sustave distribucije napajanja s a.c.50 Hz, nazivni napon <400 i naziva struja ≤6300A za obavljanje funkcija kao što je raspodjela energije, pretvorba , kontrola i kompenzacija reaktivne snage. LT zadovoljava sljedeće standarde: GB/T 7251.2, JB/T 9661, IEC61439-1 i BS EN61439-1.

Kontaktirajte nas Shanghai InfAswin Energy Co., Ltd.
PREV: PZ30 distribucijska kutija NEXT:XF okvir za raspodjelu niskog napona

Pregled

MLS-V je vrsta tvornički izgrađenog modularnog sklopa niskog napona sklopke (FBA), koji se odnosi na sustave distribucije napajanja s a.c.50 Hz, nazivni napon <400 i naziva struja ≤6300A za obavljanje funkcija kao što je raspodjela energije, pretvorba , kontrola i kompenzacija reaktivne snage. LT zadovoljava sljedeće standarde: GB/T 7251.2, JB/T 9661, IEC61439-1 i BS EN61439-1.

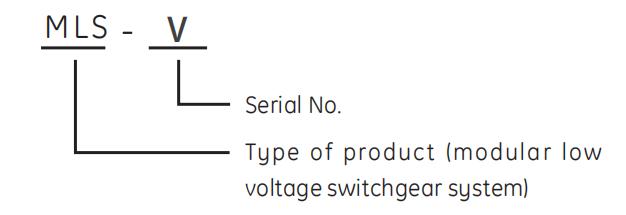

Model značenje33333333

Pregled proizvoda

Uvjeti usluge
Ogranična temperatura ne smije biti veća od 40 ℃, a ne niže -5 ℃, a srednja vrijednost izmjerena u roku od 24h ne prelazi 35 ℃.
Stanje atmosfere: S čistim zrakom relativna vlaga mora prijeći 50% AT.Max. 40 ℃, ali veća relativna vlaga može se zatražiti samo pri nižoj temperaturi, npr. Relativna vlaga IS90% pri 20 ° ℃ Sigurnosne mjere treba provesti prema prikladnom rosu, može se formirati kada temperatura okoline varira.
SwitchGear se može transportirati i pohraniti kada je thempematura između -25 ℃ i 55 ℃, a može izdržati 70 ℃ samo u kratkom vremenu (npr. U roku od 24 sata).
Nadmorska visina ne smije biti veća od 2000 m.
Razina onečišćenja okoliša: SwitchGear je definirana razina 3, što je na GB7251.12.
LF bilo koje odabrane komponente ne ispunjavaju gornje uvjete usluge, a Korisnik se savjetuje s proizvođačem za rješenja.
lf Radni uvjeti ne mogu se slagati s gore navedenim servisima, korisnik će ih predstaviti proizvođaču Forconsultation.

Glavni električni izvedba
Ocijenjeni napon V Glavni krug ≤ ac 400V
Pomoćni krug ≤Ac 380V, ≤ DC220V
Ocijenjeni izolacijski napon v Glavni krug AC 690V
Ocijenjeni impuls izdržati (1,2/50 μs) kV Glavni krug 6、8
Ocijenjena struja (lpx4]*a Glavna autobusna traka (MLS-V dvokrevetna ploča)
Pomoćna sabirnija (crtanje) (tipka)
Ocijenjeno kratko vrijeme izdržati KA/1 sekundi Glavna autobusna traka 50、65、80、100
Pomoćna sabirnija 50、65、80、90
Ocijenjeni vrh izdržava struju KA/0,1 sekundi Glavna autobusna traka 105、143、176、220
Pomoćna sabirnija 105、143、176、198
*LF SwitchGear ispunjava zahtjeve IP55, nazivne struje glavne sabirnice ≤ 2500A.

Karakteristike strukture

Dijelovi konstrukcije u obliku kabine oblikovani su od čeličnih listova zapuštenih AL-2N i čeličnih listova visokokvalitetnih hladno uvlačenih, koji su vijci koji se odnose na samostalno vršenje vijaka kao glasovne strukture kabine i funkcionalnih jedinica s rupama za ugradnju na modularinterVol E-25 mm.

Unutrašnjost kabine razdvojena je u odjeljak horizontalnih sabirnica, vertikalne sabirnice LMCC ploče, kompmentaciju funkcijske jedinice i odlazeći terminalni odjeljak. T zadovoljava regulacije oflp2x, specifični položaji odjeljaka odnose se na sliku 1 i fiqure 2.
Prema svrhama kubida, njihovi se strukturni obrasci mogu klasificirati na sljedeći način.
a) PC kubid --- dolazni i napajanje centralreferto Slika 1.A, Slika 2.A)
b) MC Cubide --- MotorControl Center Lrefer na sliku 1.b, B na slici 2.b)
c) Kubid za kompenzaciju reaktivne snage
Pogledajte sliku 1, sliku 2 i tablicu 1 za strukturu i dimenzije kabine.

Visina (h) mm

Širina (w) mm

Dubina (d) mm

Primjedbe

2200

300

1000

Spajanje kabine*

2200

400

1000

Kabinica

2200

500

1000

2200

600

1000

PC i reaktivna kompenzacija snage kabine

2200

800

1000

2200

1000

1000

2200

1200

1000

2200

1000

1000 (600)

MCC CUBICLE (MLS-V)

2200

600

1000

MCC CUBICLE (MLS-V-600)


Način instalacije

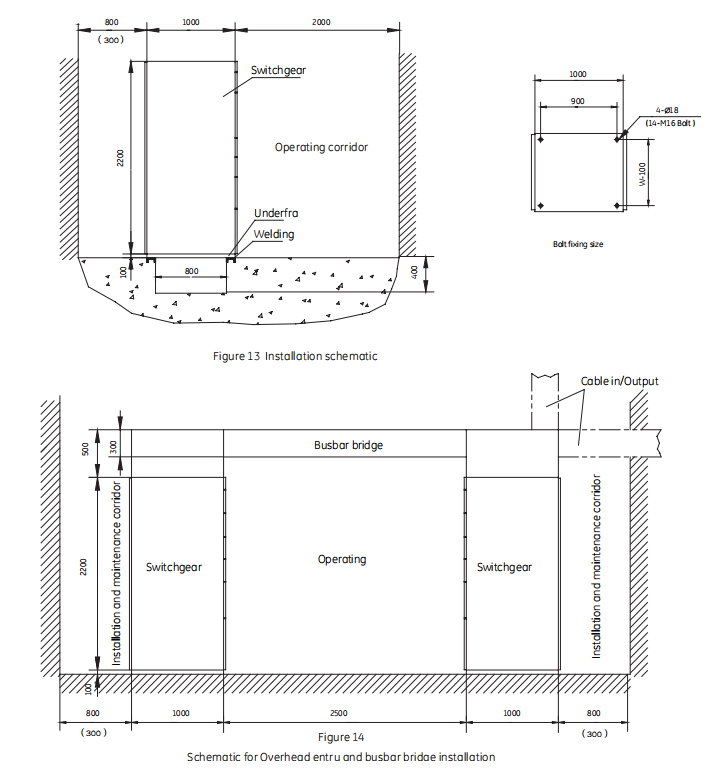

Podnožje prekidača može se fiksirati pomoću zavarivanja ili s vijcima od 4-16m (pogledajte sliku.13). Kabine su spojene s vijcima unutar heksagona8-m8
MLS-V tipka s tipom postavljena je na zid, ali sugerira da je stražnji dio kabine najmanje 300 mm od zida (pogledajte Tofigure 13 i 14).
MLS-V tipovi SwitchGears trebao bi biti podignut sa zida, ostavljajući adist od najmanje 800 mm sa zida (pogledajte sliku 13 i 14).

Naručivanje lnstrukcija

Korisnici će pružiti ili identificirati sljedeće podatke:
a) Dijagram s jednim linijama glavnog kruga
b) sekundarni dijagram
c) Detaljne specifikacije i količina električnih komponenti
d) Kapacitet ili specifikacija glavne sabirnice
e) Sheme unosa/odlaznih i kablovskih specifikacija
f) Ukupna veličina crteža kabina i rasporeda ravnine
g) Dimenzije i kapacitet kanala sabirnice (most)
H) Kad postoji bilo koji harmonični izvori za otpad, oprema za ispravljanje ispravljača), upotreba mora provjeriti preventivne radnje ili je predstaviti da se riješe savjetovanjem, kako se ne bi se događalo distribucija i uređaji za konzumiranje snage.33333
